ISRA VISION: 100 %-Inline-Inspektionssystem CartonSTAR steigert mit integrierter LiveSheetView die Qualität von bedruckten Wellpappenverpackungen bei SAICA PACK
Saica Group mit Hauptsitz in Zaragoza (Spanien) ist ein führendes europäisches Unternehmen in der Herstellung von Recyclingpapier für Wellpappe. In seinem Werk in Wigan (UK) stellt das Unternehmen verschiedene Arten von bedruckten Wellpappeverpackungen her. Dazu gehören Schachteln für Kekse oder Müsli für bekannte Marken. Das Unternehmen legt großen Wert auf hohe Druckqualität und exakte Farbabstimmung, da dies für die Markendarstellung am Point of Sale entscheidend ist. Mit Hilfe des 100 % Inline-Inspektionssystems CartonSTAR von ISRA VISION konnte Saica Pack Wigan die Qualität der bedruckten Wellpappenverpackungen deutlich verbessern und Kundenreklamationen minimieren. Das mit der innovativen LiveSheetView-Funktion ausgestattete System hat entscheidend dazu beigetragen, die steigende Nachfrage nach einwandfrei bedruckten Verpackungen zu erfüllen.
DIE HERAUSFORDERUNG
Als das Unternehmen im Jahr 2020 in eine neue BOBST DRO 6-Farben-Druckmaschine investierte, entschied es sich auch für ein hochmodernes Inspektionssystem, um die Produktion kontinuierlich zu überwachen, Fehler zuverlässig zu erkennen und fehlerhafte Platten vor der Weiterverarbeitung auszusortieren. Der Grund für diese Entscheidung war das Bestreben des Unternehmens, seinen Kunden Produkte von höchster Qualität zu liefern.
DIE LÖSUNG

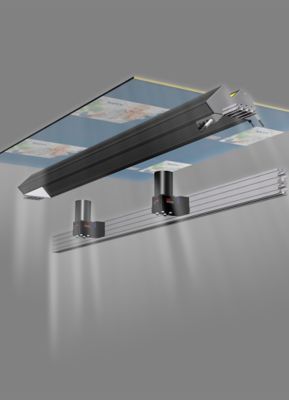

Die Wahl fiel auf das CartonSTAR System von ISRA VISION, das für die Inspektion von bedruckter Wellpappe optimiert ist. Dieses System kann typische Fehler wie Farbabweichungen, fehlende Drucke und Farben, Registerfehler, Streifen und Spritzer sowie Delaminationen des Kartonmaterials selbst bei hohen Produktionsgeschwindigkeiten erkennen. Sein intelligenter Defektklassifikator kann so konfiguriert werden, dass er zwischen „relevanten“ und „irrelevanten“ Defekten auf der Grundlage individueller Kundenanforderungen unterscheidet und so den Produktionsdurchsatz erhöht und, den Materialverbrauch und -abfall reduziert. Das CartonSTAR System bietet zahlreiche Vorteile, wie z. B. die Substratkompensation zur Vermeidung von Fehlalarmen, die automatische Ausschleusung fehlerhafter Platten und ein hochwertiges Klassifizierungstool. Darüber hinaus verifiziert es den korrekten Druckauftrag und kontrolliert die Druckplatten. Das System ist in der Lage, eine maximale Linienbreite von 2.800 mm und eine maximale Liniengeschwindigkeit von 150 m/min zu verarbeiten.
Die integrierte Auftragsverwaltung des Systems erleichtert das Auffinden der Grundeinstellungen für wiederkehrende Aufträge, beschleunigt den Einrichtungsprozess der Druckmaschine und des Inspektionssystems und gewährleistet die Konsistenz des Druckergebnisses bei unterschiedlichen Aufträgen. Darüber hinaus wird ein umfassender Auftragsbericht mit allen Ereignissen, Diagrammen und Fehlergalerien erstellt, der sowohl für das interne Qualitätsmanagement als auch für die Dokumentation der Qualität jedes einzelnen Druckauftrags gegenüber den Kunden von Saica Pack nützlich ist. „Obwohl die Einführung des Inline-Inspektionssystems CartonSTAR die Produktion zunächst verlangsamte, wird es jetzt von den Bedienern weitgehend akzeptiert“, kommentiert Glynn Jackson, Print Manager bei Wigan. "Durch die ständige Überwachung der Produktion hilft das System, den Ursprung von Defekten zu lokalisieren und ermöglicht eine schnelle Reaktion und Behebung der Grundursache des Problems. Dies verbessert nicht nur die Qualität der Endprodukte, sondern trägt auch zu Material- und Kosteneinsparungen bei."

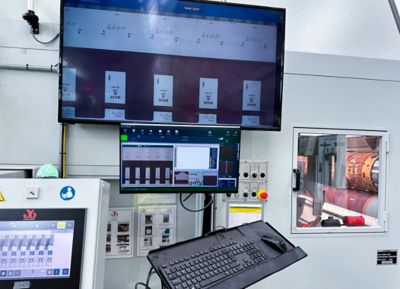

Während des Druckvorgangs sorgt die LiveSheetView-Funktion dafür, dass der Bediener den Druckvorgang anhand präziser Live-Bilder noch genauer beobachten kann. Das aktuell zu prüfende Druckbild wird auf einem separaten Monitor angezeigt und kann in verschiedenen Zoomstufen vergrößert und verkleinert werden, um bestimmte Bereiche während der laufenden Produktion genauer zu betrachten. Die Bildgröße entspricht der Länge des Druckbilds und der Breite des Materials. Zusammenfassend lässt sich sagen, dass sich das 100 %ige Inline-Inspektionssystem von ISRA VISION als Bereicherung im täglichen Betrieb von Saica Pack erwiesen hat. Es gewährleistet eine ständige Produktionsüberwachung und die sofortige Ausschleusung fehlerhafter Tafeln vor der Weiterverarbeitung und gibt den Kunden die Sicherheit, nur qualitativ hochwertige und fehlerfreie Produkte zu erhalten.
Vorteile der Wellpappeninspektion mit CartonSTAR
Substratkompensation zur Vermeidung von Fehlalarmen: Die inhomogene Oberfläche von Wellpappe kann für Fehler gehalten werden, was zu Fehlalarmen führt. CartonSTAR verhindert dies, erhöht die Prüfgenauigkeit und stellt sicher, dass dagegen selbst kleinste, kontrastarme Fehler - wie z. B. Verschmierungen - erkannt werden.
LiveSheetView Option: Die LiveSheetView-Funktion zeigt das geprüfte Bild auf einem separaten Monitor an und liefert eine Live-Übertragung der Platten während des Druckvorgangs. Auf diese Weise können Bediener Probleme wie Verschmieren oder Makulatur schnell erkennen und beheben. Die Zoomfunktion ermöglicht auch die Überwachung der Registerausrichtung in Echtzeit.
Hochwertiges Klassifizierungswerkzeug: Die Klassifizierungssoftware unterscheidet zwischen größeren und kleineren Fehlern und teilt sie automatisch in Klassen ein. Jeder Klasse können benutzerdefinierte Aktionen zugewiesen werden, z. B. das Auswerfen von Platten oder das Anhalten der Maschine. Dies steigert die Ausbeute an verkaufsfähigem Material und ermöglicht gleichzeitig Auswertungen und Erkenntnisse zur Prozessoptimierung.
Über Saica Group
Die Saica-Gruppe bietet nachhaltige Papierlösungen für die Herstellung von Wellpappe und Verpackungen an und fördert die Kreislaufwirtschaft im Abfallmanagement. Mit mehr als 11.500 Mitarbeitern und einer Präsenz in 11 Ländern (Spanien, Frankreich, Italien, Portugal, Vereinigtes Königreich, Irland, Türkei, Luxemburg, Niederlande, Polen und Vereinigte Staaten) hat die Saica-Gruppe vier Geschäftsbereiche: die Produktion von Recyclingpapier für Wellpappe (Saica Paper), Abfallmanagement und Umweltdienstleistungen (Saica Natur), die Produktion von Verpackungen aus Wellpappe (Saica Pack) und flexible Verpackungen (Saica Flex). Der Umsatz der Gruppe beträgt 3.620 Millionen Euro (konsolidierter Umsatz zum 31. Dezember 2023).
Über ISRA VISION
ISRA VISION ist ein führender Anbieter von Technologien für die industrielle Bildverarbeitung (Machine Vision). Als Teil der Atlas Copco Gruppe, einem weltweit führenden Anbieter innovativer Technologien, Produkte und Dienstleistungen, bieten wir ein umfangreiches Angebot an Lösungen für Oberflächeninspektion, Roboterführung und automatisierte Messtechnik. Mit rund 1.200 Mitarbeiterinnen und Mitarbeitern beliefern wir Kunden in 16 Märkten und in den unterschiedlichsten Branchen. Wir haben unseren Hauptsitz in Darmstadt, Deutschland, und bieten unseren Kunden einen Mehrwert durch eine agile globale Organisation unter den Marken ISRA VISION, Perceptron und QUISS.
